어도비(Adobe) PDF 파일로 도면 출력

오토캐드에서 도면 작도를 마치고 나서, 작업된 도면을 출력하기 위해 플롯(PLOT) 명령어를 입력해 실행하게 됩니다. 바로 이때 PDF 파일로 출력을 원할 경우, 플롯 창에서 프린터/플로터 항목의 Adobe PDF를 선택하게 됩니다. 여기에서 어도비 PDF(Adobe PDF)로 속성을 선택 한 뒤, 도면을 출력할 경우에 용지 방향(도면 방향)에 대한 옵션은 두 가지입니다. 도면을 세로 방향으로 출력하거나 가로방향으로 출력하는 것입니다. 하지만 오토캐드 플롯 - 모형 설정 창에서 분명히 가로방향으로 설정값을 선택하고 출력을 했음에도 불구하고, 실제 결과물은 세로로 출력되는 경우가 종종 발생할 수 있습니다. 이런 일이 발생하는 경우에는 오토캐드에서 플롯 - 모형 창에서 도면 방향을 세로나 혹은 가로로 설정하는 값과는 상관없이 나타나게 됩니다. 이렇게 출력된 PDF 파일의 결과물이 다른 이유는 바로 윈도 - 제어판 속성에서 해당 어도비(Adobe) PDF 프린터의 속성에서 출력 방향이 잘못 설정되어 있기 때문에 발생합니다. 그러면 출력 방향을 제어판에서 변경하는 방법을 아래에서 설명해 드리도록 하겠습니다. 단계별로 따라 해 보실 수 있습니다.

윈도우 제어판에서 설정 변경하기

1. 컴퓨터에서 윈도우 화면 제일 하단에 있는 작업표시줄이 있습니다. 가장 왼쪽에는 윈도 로고가 있습니다. 바로 오른쪽에는 돋보기 모양의 그림이 있고 그 옆에는 검색하려면 여기에 입력하십시오.라는 안내 문구가 나타나 있습니다. 이곳을 마우스로 클릭한 다음에 키보드로 제어판을 입력합니다. 그러면 검색창 상단에 제어판 앱이 나타나는데 이 앱을 마우스로 한번 좌 클릭해서 실행합니다.
2. 모든 제어판 항목 창이 팝업 되어 나타납니다. 여기서 팝업창 중간 하단에 있는 장치 및 프린터 아이콘을 마우스로 한번 좌클릭합니다. 장치 및 프린터에서는 컴퓨터에 설치되어있는 모든 프린터들에 대한 기본 속성을 비롯해 고급 설정을 조정할 수 있습니다. 오토캐드 도면의 출력용지가 나오는 가로, 세로 방향도 설정할 수가 있습니다.
3. 장치 및 프린터 창이 나타납니다. 설정창 중간 위치에 나타나는 어도비 PDF(Adobe PDF) 프린터 아이콘을 마우스로 우클릭합니다. 그러면 몇 가지 옵션 메뉴가 나타납니다. 여기에서 위에서 세 번째에 있는 인쇄 기본 설정 항목을 마우스로 좌 클릭합니다.
4. Adobe PDF 인쇄 기본 설정 창이 화면에 나타납니다. 여기에서 세 번째에 있는 Adobe PDF 설정 탭을 마우스로 좌 클릭합니다. 그다음 메뉴 중간에 위치한 Adobe PDF 페이지 크기 항목의 오른쪽 끝에 있는추가 버튼을 마우스로 좌 클릭합니다.
5. 그러면 사용자 정의 용지 크기 추가 창이 팝업 되어 나타납니다. 여기에서 지정한 출력 옵션의 이름과 출력용지 사이즈, 출력 단위(밀리미터)를 설정할 수가 있습니다. 먼저 용지 이름 항목에는 A3 가로출력을 입력합니다. 그 아래 용지 크기 항목에는 A3 용지 사이즈인 420x297을 입력합니다. 마지막으로 추가/수정 버튼을 클릭합니다. 혹은 사용자가 직접 상황에 맞게 수정해서 사용할 수도 있습니다.
6. 프린터 출력 설정을 마쳤으면 이번에는 오토캐드 프로그램을 종료 후 재실행합니다. 오토캐드 작업화면 하단에 있는 명령 창에 PLOT 명령어를 입력하고 스페이스바를 한번 눌러서 실행합니다. 화면에 플롯 창이 나타나면 용지 크기 항목의 풀다운 메뉴를 클릭합니다. 앞에서 만들었던 A3 가로출력 항목이 추가되어있습니다. 이 항목을 마우스로 한번 좌 클릭하여 선택합니다. 그리고 플롯 - 모형 창을 확인 버튼을 클릭하고 나갑니다. 그러면 정상적으로 도면이 가로방향으로 출력되는 것을 확인할 수 있습니다.

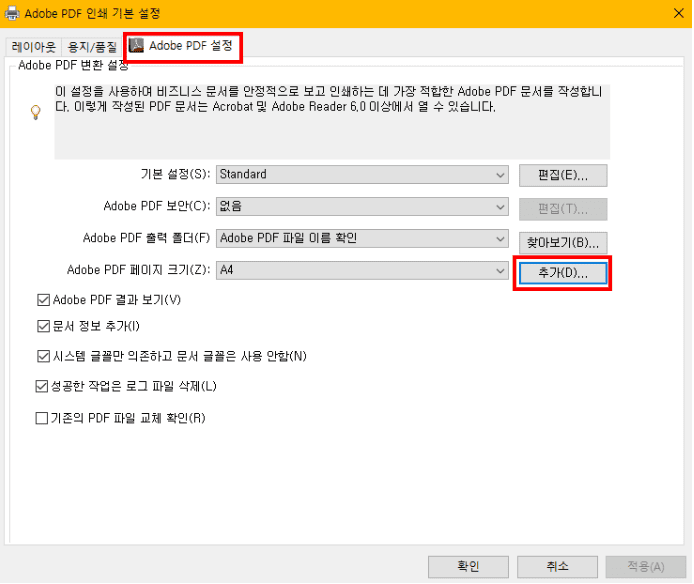

Adobe PDF 인쇄 기본 설정 창에서 페이지 크기를 추가해아한다.



사용자 정의 용지 크기 추가에서 용지 크기를 입력한다.
