오토캐드에서 스트레치(STRETCH)로 라인을 연장하고 줄이는 방법

반응형

오토캐드에서 라인의 길이를 수정할 수 있다

오토캐드에서 도면 작업을 진행하다 보면 예를 들어서 라인이나 직사각형 등과 같은 객체들의 길이를 수정해야 하는 상황이 발생할 수가 있습니다. 이때 길이를 길게 늘일 수도 있고, 짧게 줄일 수도 있는 명령어가 있는데 바로 스트레치(STRETCH)입니다. 오토캐드에서 객체를 수정하는 가장 기본적인 명령어이므로 사용법을 잘 숙지해두면 좋은 기능입니다. 스트레치는 명령어 EXTEND와 비슷한 기능을 가지고 있습니다. 두 개의 명령어 모두 객체 늘리기 기능이 있습니다. 반대로 객체의 길이를 줄일 수도 있는 명령이 바로 스트레치입니다. 스트레치 명령으로 편리하게 객체 편집이 가능합니다.

명령어 STRETCH 사용하기 (단축키: S)

1. 오토캐드 작업화면의 하단에 있는 명령 창에 STRETCH 명령어를 입력합니다. 그리고 스페이스바(엔터키)를 한번 눌러서 명령을 실행합니다.
2. 길이를 늘이고 싶은 객체를 작업화면에서 마우스 드래그로 선택해줍니다. 단일 객체 혹은 다중 객체를 선택할 수 있습니다.
3. 스트레치 할 객체의 기준점을 지정해야 합니다. 연장하고자 하는 라인의 끝점을 마우스 왼쪽 버튼으로 클릭하여 기준점을 지정합니다.
4. 그리고 작업화면에서 객체를 연장하고 싶은 지점까지 마우스를 드래 그 한 뒤 왼쪽 버튼을 한번 클릭합니다.
5. 객체가 연장되었습니다. 같은 방법으로 객체의 길이를 줄일 수도 있습니다.

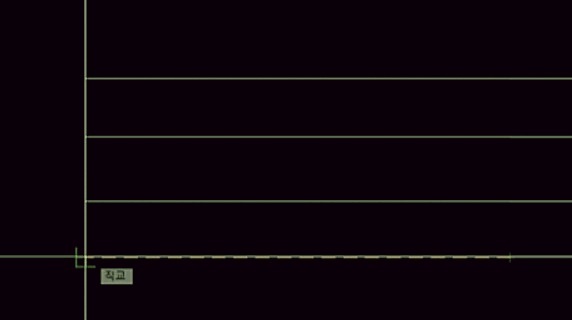

연장하고싶은 지점을 마우스 드래그하여 클릭한다
